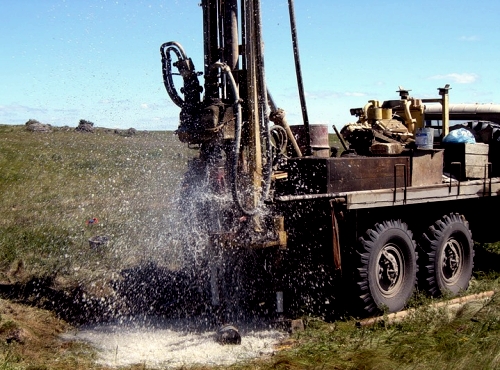

БУРЕНИЕ СКВАЖИН

Бурение скважины «на известняк» производится на глубину от 40 м.  Стоимость 1 м.п. зависит от материала и размера обсадной трубы. Стальная труба диаметром 133 мм - 2000 руб., стальная труба с пластиком диаметром 118 мм - 2300 руб., стальная труба диаметром 159 мм с пластиком диаметром 135 мм - 2600 руб. В стоимость 1п.м. бурения входит само бурение, обсадная труба, откачка насосом до визуально чистой воды и стоимость доставки труб.

Стоимость транспортных расходов зависит от положения места проведения работ. В зависимости от глубины скважины подбирается соответствующий потребностям владельца и возможностям скважины скважинный насос и сопутствующее оборудование. Ориентироваться можно на усреднённые цифры: для скважины 30м – 85-100 т.р. Для скважины 100м – 135-150 т.р. Таким образом, конечная стоимость скважины может составить от 160тыс.руб. до 380тыс.руб.

РУЧНОЕ БУРЕНИЕ СКВАЖИН.

По многочисленным просьбам посетителей нашего сайта мы расскажем о нескольких способах  ручного бурения скважин не требующих дорогостоящего оборудования. Все детали описываемых здесь устройств и технологий можно купить в магазине или изготовить вручную. Для наглядности мы выбрали видео формат. Это решение избавило от необходимости рисовать множество схем. Кроме того, как говорится в поговорке, лучше один раз увидеть, чем сто раз услышать. К сожалению, отечественных видеоматериалов практически не существует. Поэтому будем использовать опыт зарубежных коллег.

БУРЕНИЕ СКВАЖИНЫ ВРУЧНУЮ С ИСПОЛЬЗОВАНИЕМ ВРЕМЕННОЙ ОБСАДНОЙ ТРУБЫ.

Эти видео показывает интересную технику, в которой используется серия прогрессивно уменьшающихся обсадных труб. Они нужны для преодоления трения, которое неизбежно возникает от давления песка на внешние стенки обсадной трубы. С начала труба в четыре дюйма опускается в грунт. Труба размером три дюйма и длинной в два раза большей вставляется в четырехдюймовую, и проходка продолжается с ее помощью. Потом, еще более длинные трубы размером два дюйма вставляются в трехдюймовую трубу и скважина максимально заглубляется. Каждые из труб опускаются в грунт, посредством выкачивания из полости обсадной трубы на поверхность взвеси песка с водой. Делается это с помощью дюймовой пластиковой трубы с металлическим пустотелым буром-ковшом на конце. Ковш имеет обратный клапан. Размер ковша подходит любой из этих трех обсадных труб. Наконец, когда достаточная глубина достигнута, внутрь двухдюймовки устанавливают трубу с фильтром, а все три обсадные трубы удаляются в обратной последовательности.

Это - отличный пример использования смекалки. Без электричества и современного оборудования пробуриваются скважины до 30м. Фантастика!

Часть1. Бурение скважины вручную с использованием временной обсадной трубы

Часть2. Бурение скважины вручную с использованием временной обсадной трубы

Часть3. Бурение скважины вручную с использованием временной обсадной трубы

РУЧНОЕ БУРЕНИЕ СКВАЖИНЫ С ПОМОЩЬЮ ВЫМЫВАНИЯ ШЛАМА ЧЕРЕЗ ЗАТРУБНОЕ ПРОСТРАНСТВО.

Суть этого способав использовании ручного насоса, чтобы заставить воду идти вниз по буровой трубе для вымывания породы разрушенной буром, и выноса шлама на поверхность через затрубное пространство.   Обратите внимание, на втором видео демонстрация того, как работает клапан насоса. Это видео опубликовано Akvofoundation на YouTube.

Сначала устанавливается вышка и монтируется шкив блока. Выкапывается яма для бурового раствора и траншея для соединения ямы со скважиной. Ручной насос предназначен для перекачивания воды из ямы в бурильные трубы. Бурильная труба состоит из металлических труб с резьбами на конце.  Бур устроен таким образом, что вода может свободно вытекать из его нижней части. Во время бурения добавляем бентонит, чтобы предотвратить обрушение скважины во время бурения. Бентонит - природный глинистый минерал, имеющий свойство разбухать при гидратации (в 14—16 раз). При ограничении пространства для свободного разбухания в присутствии воды образуется плотный гель, который препятствует дальнейшему проникновению влаги.

Бурение осуществляется группой людей. Бурильщик толкает трубы вниз и вращает трубы.  Второй человек достает трубу вверх, используя рычаг. Третий человек качает через ручной насос буровой раствор из ямы в шланг, соединенный с бурильными трубами.

По мере продвижения к стволу прикручивают дополнительные куски труб и бурение продолжается.  Рычаг заменяют на шкив, когда скважина уходит достаточно глубоко, и труба становится тяжелой для подъема одним человеком. Бурильщик постоянно следит за составом буровой жидкости. Когда начинает выходить вода с песком, бурение останавливают и бурильные трубы удаляются.

Часть1 Ручное бурение с помощью вымывания шлама из скважины.

Здесь описан метод изготовления фильтра. В пластиковой трубе, ножовкой по металлу, нарезаются щели. Затем поверхность фильтра закрывают чулком из геоткани для защиты от мелких частиц песка. Фильтр и водозаборная труба устанавливаются в скважине. Скважина промывается путем закачки в нее воды.  Кольцевое пространство вокруг трубы запечатывается бентонитом.

Затем устанавливается ручной насос. В насосе используется два шаровых клапана.  Управление двойным шариковым клапаном насоса продемонстрирована дополнительно на модели в разрезе. Устраивается основание для насоса. Все! Можно пользоваться.

Часть2 Ручное бурение с помощью вымывания шлама из скважины.

МЕТОД РУЧНОГО БУРЕНИЯ СКВАЖИН С ПОМОЩЬЮ ВЫМЫВАНИЯ  ШЛАМА ЧЕРЕЗ БУРОВУЮ ТРУБУ.

Этот метод требует немного воды и много усилий.  Бурильная труба с заостренным наконечником и клапаном, позволяет изготавливать «скважину на песок». Бурильщик с силой бросает бурильную трубу вниз.  Остальные, с помощью шкива и веревки, тянут трубу вверх, чтобы подготовиться к следующему броску вниз. Во время движения буровой колонны вниз, вода и грязь попадают в трубу. При движении колонны вверх обратный клапан запирает столб воды. К моменту остановки колонны в верхней точке вода по инерции начинает выливаться из трубы. Последующее движение колонны вниз как поршнем выдавливает воду из колонны. Здесь используется  ре-циркуляционная система подачи воды в скважину. Для защиты от возможного обвала шахты используется раствор бентонита.  Есть видео, размещенное на YouTube, josephstocker, которое наглядно демонстрирует данный метод.

Устанавливается вышка, вешается шкив блока. Выкапывается отверстие для запуска бура под будущую скважину и яма с небольшой траншеей. Траншея выкопана между скважиной и ямой таким образом, что вода рециркулирует вытекая из ямы в скважину.

Процесс бурения осуществляется помощью бура с обратным клапаном. Бур делается из металлических деталей и в сборе выглядит как наконечник стрелы. Заостренная часть бура предназначен для рыхления породы. Внутри бура находится обратный клапан, его задача не давать воде выливаться в скважину. Поскольку штанга с буром с силой вгоняется в скважину, раствор воды, глины и бентонита вынужден выливаться из верхней части трубы.

На каждый удар трубы, бурильщик толкает штангу вниз, затем другие вытаскивают ее обратно с помощью веревки и шкива.  Когда труба полностью погрузится в грунт, добавляется следующий кусок и процесс повторяется. Нижняя часть всей штанги - сталь. Все последующие  - труба ПВХ.

После достижения достаточной глубины, бурильная штанга вынимается и в скважину ставится постоянная труба с фильтром на конце.

Метод ручного бурения с помощью вымывания  шлама через бурильную трубу.

Существует несколько механизированных приспособлений для этого метода бурения. В каждом используется либо электродвигатель, либо двигатель внутреннего сгорания, чтобы поднимать бурильную трубу вверх. Это видео, beamsclan на YouTube хорошо демонстрирует, как моторизованная система может сделать проходку этим методом гораздо проще и быстрее.

Метод механизированного бурения с помощью вымывания  шлама через бурильную трубу.

Это видео, размещенное beamsclan, показывает, как сделать бур с наконечником:

Изготовление бура

СПОСОБ РУЧНОГО БУРЕНИЯ СКВАЖИНЫ В ПЕСЧАНОМ ГРУНТЕ С ПОМОЩЬЮ НАПОРА ВОДЫ.

Этот способ годится для бурения скважин в песчаном грунте глубиной до 12 метров и диаметром обсадной трубы 2-3 дюйма. Главное условие  – нужен хороший напор воды. Лучше всего из магистрального водопровода, но подойдет любой другой с напором от 3 атм. Из видео все понятно, но есть несколько мелочей, зная которые дело пойдет уверенней.

Глубина скважины ограничивается напром воды. Чем сильнее напор – тем глубже можно сделать скважину.

Нельзя торопится при проходке! Особенно после достижения глубины в 6 метров.

Нельзя прерывать проходку надолго. Если вы не успеваете доделать скважину до ночи, нужно вытащить колонну на поверхность. Разумеется, на следующий день вы не сможете начать с той глубины, на которой закончили накануне, но быстро достигнете ее. Если же не достать колонну, то ее затянет песком, так что на следующий день проходка будет невозможна.

Следующую трубу подсоединяйте лишь тогда, когда та с которой работаете двигается в скважине свободно. Т.е. зазор между стенками трубы и скважиной достаточен.

Всегда используйте ПВХ грунтовку перед склеиванием и дождитесь полного затвердевания полимера после склеивания.

в конце бурения в обсадную трубу поместите трубу толщиной 1 дюйм с фильтром на конце. Фильтр скважины всегда помещайте ниже зеркала грунтовых вод. Засыпьте пространство вокруг фильтра гравием, после чего обсадную трубу можно вынимать.

Часть1 Способ ручного бурения скважины с помощью напора воды.

Часть2 Способ ручного бурения скважины с помощью напора воды

Соединение труб ПВХ

Соединение обсадных труб в скважине

Изготовление буровой коронки

Изготовление оголовка обсадной трубы для подачи воды в скважину.

Видеоматериалы этой статьи не принадлежат нам. В исследовании технологий ручного бурения скважин и в ходе подготовке этой статьи мы изучили множество тематической информации. Мы выбрали самые информативные видеоролики и представили здесь с пояснениями. Возможно что-то сможете применить самостоятельно.

Возможно, после просмотра этого материала Ваш оптимизм относительно самостоятельного бурения  скважины угас... Мы готовы сделать эту работу за Вас, профессионально, быстро, качественно и с гарантией три года. Сделайте заказ прямо сейчас и возможно уже сегодня мы пробурим скважину для Вас.
